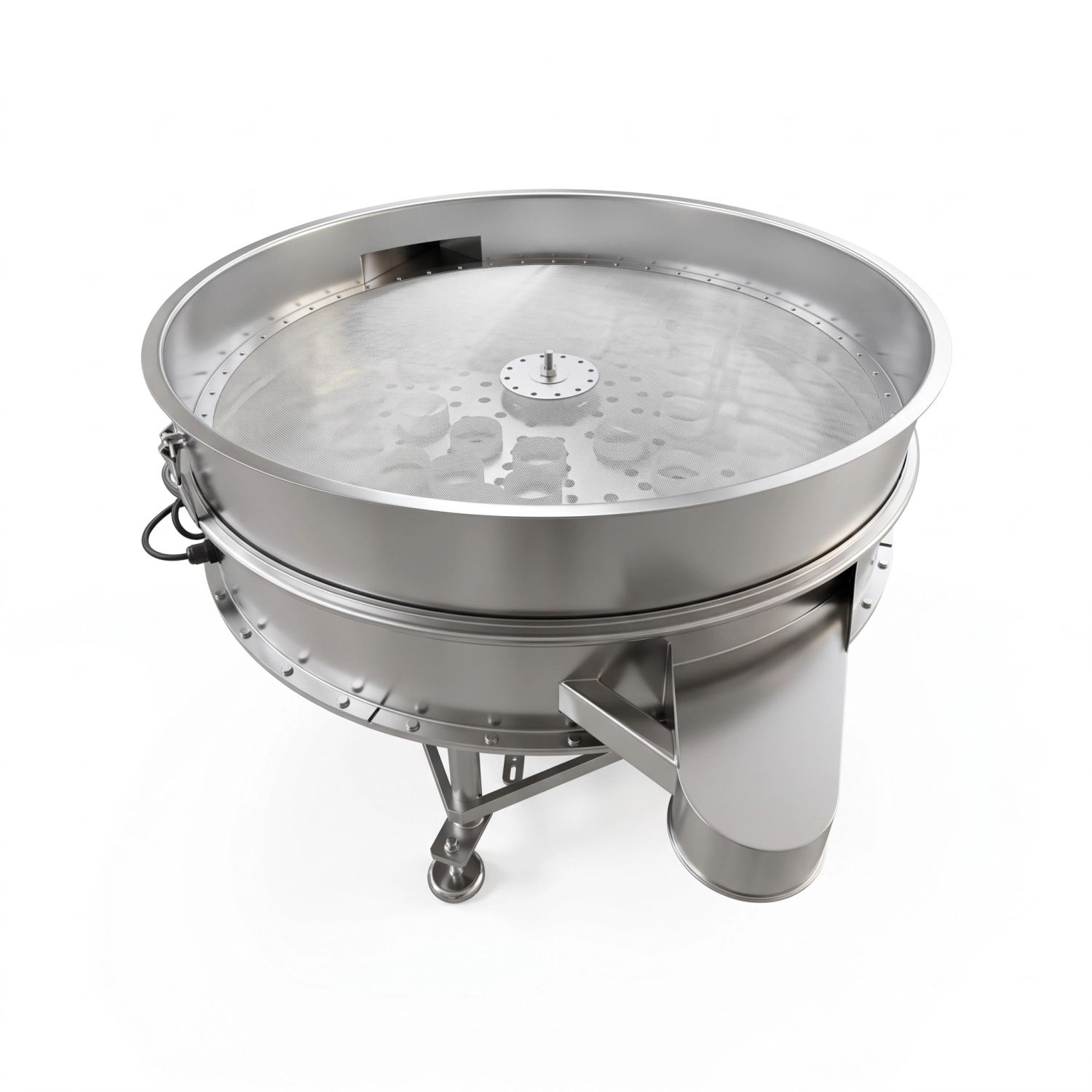

Yuvarlak Tip Vibrasyonlu Eleme Makinesi

Gövdenin altına dikey yerleştirilmiş vibrasyon motorunun iki ucunda dengesiz ağırlıklar bulunur. Motor döndükçe bu ağırlıklar gövdeye hem yatay hem dikey bileşeni olan üç boyutlu bir titreşim verir. Elek yüzeyinin merkezine dökülen malzeme bu titreşimle spiral bir yol izleyerek dışa doğru yürür.

Yol boyunca elek gözünden küçük taneler aşağı geçer; büyük olanlar yüzeyde kalır ve çıkış ağzına ulaşır. Ayrım tamamen mekaniktir; hava akımı ya da ek bir enerji kaynağı gerektirmez.

Motorun alt ve üst ağırlıkları arasındaki açı ayarlanabilir. Bu açı, malzemenin elek üzerinde kalma süresini belirler: açı büyüdükçe malzeme daha hızlı dışa yürür, kapasite artar ama ayrım keskinliği azalır. Yapışkan ya da nemli ürünlerde açı düşürülerek temas süresi uzatılır.

Elek daireleri üst üste dizilerek çoklu ayrım yapılır. Her katın gözü bir alttakinden büyüktür ve her katın kendi çıkış ağzı vardır; tek makineden aynı anda birden fazla boyut fraksiyonu alınır. Elek daireleri kelepçeyle sıkılır ve alet kullanmadan sökülür; ürün değişiminde ya da temizlikte elek değiştirmek birkaç dakika sürer.
